Caisson VMC KMDT et KMDT PM – VIM

Caisson VMC KMDT et KMDT PM – VIM

le KMDT de VIM est parfait pour des petits locaux tertiaires

en extraction ou en insufflation d’air. Le KMDT est un caisson de VMC simple flux, extra plat, 2 vitesses, qui existe en ligne ou en version multi-piquages à l’aspiration. Il a un encombrement très réduit, ce qui lui permet d’être installé dans un faux plafond, en combles ou en terrasse. Il se monte horizontalement ou verticalement. Le KMDT existe en version standard ou en version isolée.

Le caisson de ventilation VMC KMDT et Le caisson de ventilation KMDT PM de VIM, la solution en rénovation !

Le Caissons VMC KMDT et KMDT PM de VIM – Présentation :



En ligne : KMDT

  • Le modèle standard existe en 4 tailles : 02 / 05 / 09 / 12
  • Débits de 50 à 1200 m3/h
  • 3 versions : NU (sans isolation), IS (isolation 25 mm laine de verre), DB ( isolation renforcée 50 mm laine de roche)

Multi piquages : KMDT PM

  • Le modèle PM existe en 2 tailles : 05 / 09
  • Débits de 100 à 900 m3/h
  • 3 versions : NU (sans isolation), IS (isolation 10 mm mousse polyéthylène), DB (isolation renforcée 50 mm laine de roche)



Application du KMDT et KMDT PM :

  • Petits locaux tertiaires.
  • Insufflation ou extraction d’air.
  • Encombrement très réduit, s’installe facilement dans un faux plafond, en combles ou en terrasse.
  • Montage horizontal ou vertical.



Description du KMDT
  • Réalisé en tôle d’acier galvanisé.
  • Courbe débit/pression adaptée à la VMC.
  • Ventilateur simple ouïe à action.
  • Entrainement direct.
  • Accès au filtre par le couvercle.
  • Piquages de raccordement avec joint.
  • Caisson en ligne (modèle 02/05/09/12).
  • Boitier de raccordement électrique IP55 à l’extérieur du caisson.



Encombrement KMDT


Description du KMDT PM (Multi-piquages)
  • Caisson 4 piquages Ø125 mm à l’aspiration permettant la réalisation d’un réseau en pieuvre de diamètre 125 mm sans réduction jusqu’à la bouche d’extraction. Livré avec 2 bouchons galva Ø125 mm pour obturer les piquages non utilisés.
  • Interrupteur de proximité cadenassable avec renvoi de position, monté et câblé d’usine.

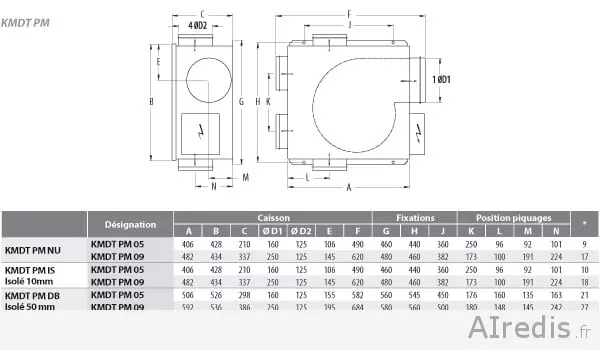

Encombrement KMDT PM
Isolation des caissons KMDT et KMDT PM

Version IS :

  • Isolation acoustique 10 mm, classement M1 (KMDT PM).
  • Isolation acoustique 25 mm, classement M0 (KMDT).



Version DB :

  • Isolation acoustique 50 mm, densité laine de roche 70kg/m3, revêtue d’un voile haute vitesse tissé, classement M0 ou A2 s1 d0 selon la norme EN 13 501.1.



Motorisation
  • Taille 02 et 05 : Moteur IP44 à rotor extérieur monophasé 230V, 50Hz, classe B, 2 vitesses.
  • Taille 09 : Moteur ip20 asynchrone monophasé 230V, 50Hz, classe F, 2 vitesses.
  • Taille 12 : Moteur IP55 asynchrone monophasé 230V, 50Hz, classe F, 2 vitesses.
  • Moteurs avec protection thermique incorporée à réarmement non automatique.



En savoir plus sur KMDT :

Vue 3D des produits VIM (sur abonnement)
Tableau des produits KMDT-KSTD-QBIC sur www.vim.fr
Caisson KMDT sur www.vim.fr
Quelques photos du caisson KMDT sur www.vim.fr
